Află de ce etanșeitatea tubulaturii influențează consumul, zgomotul și eficiența unui sistem centralizat de ventilație cu recuperare de căldură.
Locuințele moderne sunt construite și renovate pentru a reduce cât mai mult pierderile de energie. O clădire bine izolată și etanșă păstrează căldura mai eficient, însă limitează și schimbul natural de aer cu exteriorul.
În aceste condiții, ventilația mecanică nu mai este doar o opțiune pentru un plus de confort. Este soluția prin care aerul proaspăt poate fi introdus controlat în locuință, iar umiditatea, mirosurile și aerul viciat pot fi evacuate în siguranță.
Un sistem centralizat de ventilație cu recuperare de căldură realizează acest schimb de aer și recuperează o parte importantă din energia aerului evacuat. Dar performanța sistemului nu depinde numai de unitatea de ventilație. La fel de importantă este rețeaua de tubulatură care distribuie aerul în fiecare încăpere.
Iar una dintre caracteristicile esențiale ale acesteia este etanșeitatea.
Tubulatura – sistemul circulator al locuinței
Într-un sistem centralizat, aerul proaspăt filtrat este distribuit către dormitoare, living și celelalte încăperi de locuit. În același timp, aerul umed și viciat este extras din băi, bucătărie și spațiile tehnice.
Tubulatura funcționează asemenea unui sistem circulator: transportă aerul între unitatea de ventilație și fiecare zonă a casei. Chiar dacă recuperatorul are performanțe foarte bune, o rețea de distribuție proiectată sau montată necorespunzător poate reduce eficiența întregului sistem.
Pierderile de aer la îmbinări, traseele restrictive sau conexiunile realizate necorespunzător pot afecta debitul, consumul de energie, nivelul de zgomot și confortul interior.
Ce se întâmplă dacă tubulatura nu este etanșă?
În cazul tubulaturii convenționale, îmbinările sunt adesea etanșate pe șantier cu bandă adezivă sau materiale de etanșare. Acest proces necesită timp și multă atenție, iar rezultatul final poate varia în funcție de calitatea montajului.
Chiar și pierderile mici, repetate în mai multe puncte ale instalației, pot produce efecte importante.
Consum mai mare de energie
Atunci când aerul se pierde pe traseu, ventilatoarele trebuie să funcționeze la o turație mai ridicată pentru a asigura debitele necesare în fiecare încăpere. Astfel, sistemul consumă mai multă energie pentru a compensa neetanșeitățile rețelei.
Recuperare de căldură mai puțin eficientă
Aerul care se pierde înainte de a ajunge la schimbătorul de căldură nu mai participă corect la procesul de recuperare a energiei. În consecință, randamentul real al instalației poate fi mai mic decât cel estimat în proiect.
Zgomot și vibrații
Îmbinările neetanșe și funcționarea ventilatoarelor la turații mai mari pot genera zgomot suplimentar. Acesta se poate transmite prin tubulatură și poate deveni deranjant în dormitoare sau în zonele de odihnă.
Calitate mai slabă a aerului interior
Dacă tubulatura traversează poduri, tavane false sau alte spații necondiționate, neetanșeitățile pot permite pătrunderea prafului, a fibrelor de izolație sau a aerului cu o temperatură necorespunzătoare.
Astfel, sistemul nu mai livrează în încăperi doar aerul proaspăt și filtrat pentru care a fost proiectat.
Pierderi ascunse pe termen lung
După finalizarea lucrărilor, tubulatura rămâne de obicei ascunsă în pereți, tavane sau pardoseală. O îmbinare neetanșă poate fi dificil de identificat și aproape imposibil de reparat fără intervenții asupra finisajelor.
Din acest motiv, etanșeitatea trebuie asigurată încă din etapa de proiectare și montaj.
Îmbinări mecanice etanșe, fără bandă adezivă sau chit
Sistemele moderne de distribuție a aerului, precum Air Excellent de la Ubbink, folosesc conexiuni mecanice de tip „push-fit”, prevăzute cu elemente de etanșare integrate.
Tubul semirigid este tăiat la lungimea necesară și introdus în fiting, iar mecanismul de conectare permite realizarea unei îmbinări rapide și sigure. Nu mai este necesară etanșarea fiecărei conexiuni cu bandă adezivă sau chit, iar rezultatul depinde mai puțin de execuția manuală de pe șantier.
Sistemul Air Excellent poate atinge clasa de etanșeitate D/ATC 1, oferind o distribuție controlată a aerului și pierderi foarte reduse la nivelul rețelei.
Printre avantajele acestui tip de sistem se numără:
- îmbinări mecanice cu etanșare integrată;
- montaj rapid și consecvent;
- pierderi reduse de aer;
- consum mai mic al ventilatoarelor;
- protejarea performanței recuperatorului;
- nivel redus de zgomot;
- fiabilitate pe termen lung.
Distribuția radială a aerului

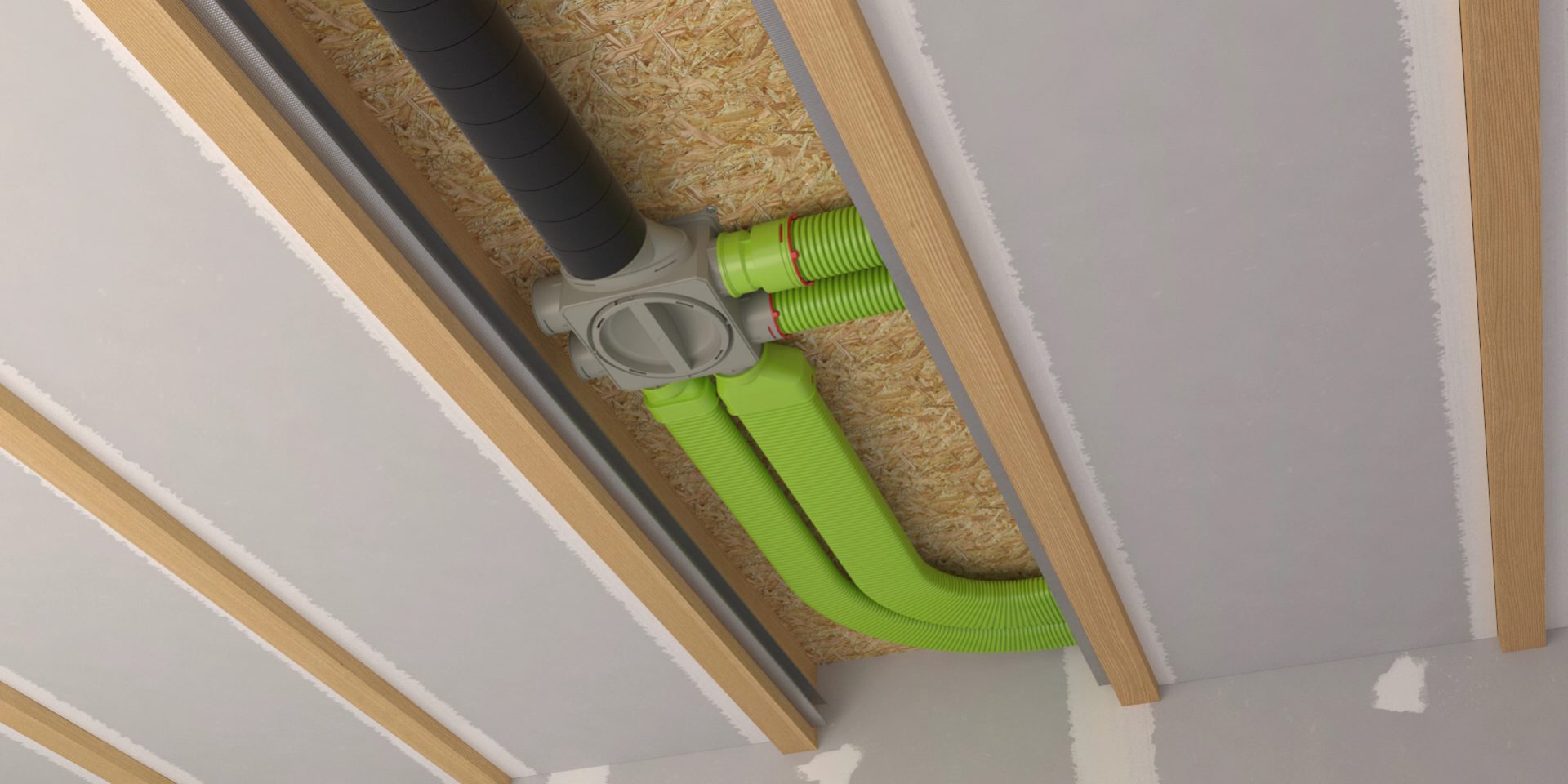

Sistemele Brink Climate Systems utilizează distribuția radială, cunoscută și sub denumirea de distribuție în stea sau „home-run”.
În locul unei rețele clasice cu numeroase ramificații, fiecare încăpere beneficiază de unul sau mai multe trasee individuale, conectate direct la o cutie centrală de distribuție.
Această configurație oferă mai multe avantaje:
- permite echilibrarea mai ușoară a debitelor;
- reduce numărul îmbinărilor ascunse;
- limitează transmiterea zgomotului între camere;
- simplifică montajul și verificarea instalației;
- oferă un debit de aer mai stabil în fiecare încăpere.
Combinația dintre distribuția radială și conexiunile mecanice etanșe contribuie la obținerea unei instalații eficiente, silențioase și ușor de pus în funcțiune.
De ce este etanșeitatea atât de importantă într-un sistem centralizat?
În cazul unui sistem descentralizat, tubulatura este foarte scurtă sau poate lipsi complet. Într-un sistem centralizat, însă, rețeaua poate avea zeci de metri și poate deservi toate încăperile locuinței.
Cu cât instalația este mai extinsă, cu atât etanșeitatea devine mai importantă:
- există mai multe conexiuni și, implicit, mai multe puncte în care ar putea apărea pierderi;
- traseele lungi pot acumula pierderi de presiune;
- neetanșeitățile mici pot reduce debitul livrat în încăperi;
- ventilatoarele pot ajunge să consume mai mult pentru compensarea pierderilor;
- intervențiile ulterioare sunt dificile, deoarece tubulatura rămâne ascunsă.
Alegerea unor componente testate și a unui sistem de îmbinare conceput pentru etanșeitate reduce aceste riscuri încă din faza de instalare.
Concluzie
O unitate de ventilație cu recuperare de căldură poate funcționa la adevăratul său potențial numai dacă este conectată la o rețea de distribuție corect proiectată, echilibrată și etanșă.
Tubulatura cu îmbinări mecanice și elemente de etanșare integrate ajută sistemul să păstreze debitele proiectate, să consume mai puțină energie și să funcționeze silențios. În plus, oferă siguranța că performanța instalației nu depinde de soluții improvizate, aplicate manual în fiecare punct de legătură.
